Описание программы Раскрой.

Программа Раскрой 4.0 предназначена для составления карт раскроя листовых мате-риалов. Цена : 100 у.е.
Непосредственная область применения - мебельное производство.

Регистрация
Окно регистрации появляеться при первом запуске программы и предлагает ввести регистрационный код, при правильно введённом пароле это окно в дальнейшем не высвечивается. Код можно получить у разработчика


При неверно введённом пароле предоставлятся ограниченное количество запусков для ознакомления с программой.

Описание рабочих окон программы
Pис1.Меню главного окна программы РАСКРОЙ.
Рис2.Окно ввода данных о заказчике и изготовителе раскроя.
Ввод данных о плитах.
В окне информации о плитах, которые будут распиливаться, вводят данные о плитах (длина, ширина, количество название заказа). В окошке редактирования "Текстура" указы-вается название или параметры материала.
После ввода данных, их можна сохранить в файле плит с расширением *.plates. Данные можно загрузить нажав на кнопку "Открыть". Можно добавить данные из другого файла нажав кнопку "Добавить".
Чтобы очистить поля таблицы ввода следует нажать "Новый".
Плиты могут быть одного размера, например .стандарт 2750 х 1830 мм.Если неизвестно сколько плит с такими параметрами будет использовано в раскрое в колонке "КОЛИЧЕСТВО"-("Кол-во"-в программе) следует указать большое число, например 100.
При наличии склада плит с одинаковой структурой (рисунком и цветом) но разных размеров возможно хранение данных в файле плит, тогда, при использовании такого файла, программа вначале пытается разместиь детали на плитах меньшей площади и далее выби-рает из списка плиты по возрастанию.После работы на место использованого файла есть возможность записать новый с учётом выбывших в раскрой плит и занесения в него кусков - отходов после распила. В окне "УСТАНОВКИ" определяются размеры ограничивающие "полезные" отходы, которые следует сохранить для дальнейшего использования, например куски плиты меньше 100 х 100 мм не учитывать.

Ввод данных о деталях.

Окно ввода параметров деталей на которые распиливаются плиты аналогично окну ввода информации о плитах, с той лишь разницей, что здесь указывается возможность разворота деталей (направление рисунка текстуры не играет роли). В некоторых случаях разворот деталей позволяет более оптимально расположить их на плите. Для того чтобы соблюдать направление рисунка текстуры (ориентации деталей) следует поставить знак "*" в строке с деталями которые нельзя разворачивать.
Кнопка с изображением круговой красной стрелки разворачивает все детали (меняет местами длину и ширину). Кнопка с изображением звёздочки запрещает разворот всех деталей. Кнопка с изображеним пречеркнутой звёздочки разрешает разворот всех деталей.

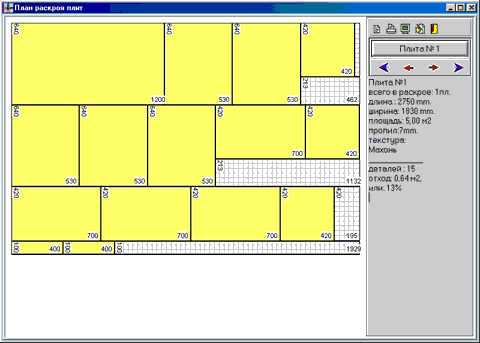

Окно - "карта раскроя".

Запуск раскроя.
При нажатии на главной форме кнопки "Раскрой" происходит расчет карт раскроя и выводится окно с чертежами раскроенных плит. Нажимая кнопки навигации (кнопки со стрелками) можна переходить от одной плиты к другой, просматривая результаты раскроя. Если Вас удовлетворяют результаты раскроя, вы можете распечатать чертежи карт раскроя. Вы также можете произвести редактирование раскроя используя встроеный графический редактор .
Перемещая в окне редактирования детали можно достичь более оптимальных вариан-тов раскроя, чем в автоматическом режиме, однако ручное редактирование отнимает доста-точно много времени и в результате достигается незначительная экономия материала. В вверхней части окна редактирования находятся кнопки для сохранения резултатов ручного раскроя и загрузки их из файла.

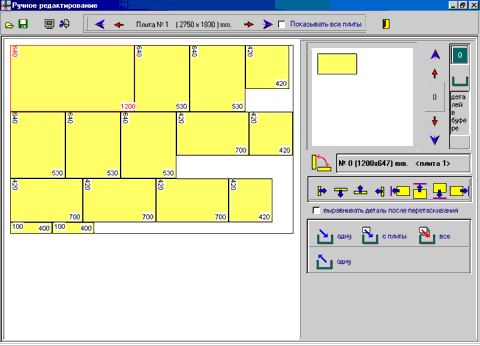

Окно ручного редактирования.

Если раскрой проводится из плит и отходов, хранящихся на складе, и для них нужен учёт, то из файла с данными о плитах выбранных для раскроя выбираются использованные плиты и на его место записывается файл с остатком.

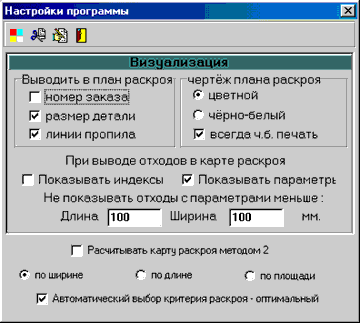

Настройки программы.
